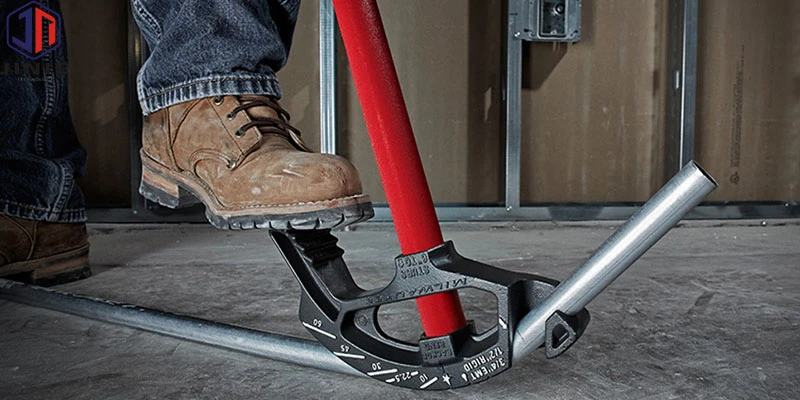

W produkcji przemysłowej i budownictwa zdolność do dokładnego i niezawodnego zginania rur stalowych ma zasadnicze znaczenie. Jako menedżer nadzorujący niezliczone projekty obejmujące transport płynów, ramy strukturalne i specjalistyczny sprzęt, mogę potwierdzić, że słabe praktyki zginania prowadzą do kosztownej przeróbki, zagrożonej integralności systemu i potencjalnych zagrożeń bezpieczeństwa. Osiągnięcie spójnych, wysokiej jakości zakręty jakościowe wymagają systematycznego zrozumienia zachowania materialnego, wyboru procesu i drobiazgowego wykonania. Oto kompleksowy przewodnik oparty na rygorystycznych doświadczeniach z branży.
ZrozumienieRura stalowaTworzywo
Z powodzeniem zginającą rurę stalową zaczyna się na długo przed zaangażowaniem maszyny; Wymaga głębokiego zrozumienia nieodłącznych właściwości materiału.Kluczowe czynniki dominujące w zgięciu obejmują ocenę rur (ASTM A53 B vs. A106 B vs. High - stopy siły), grubość ściany (harmonogram 40 vs . 80) oraz szarej średnica - do -} ściana -}.Niski stosunek D/T (gruba ściana względem średnicy) ogólnie wygięte jest łatwiejsze niż wysoki stosunek D/T (cienka ściana), która jest podatna na spłaszczanie i pomarszczanie.
Co najważniejsze,Minimalny promień linii środkowej (CLR)Dopuszczalne dla danego zastosowania są podyktowane tymi czynnikami, wraz ze standardami branżowymi (np. ASME B31.3) i unikaniem nadmiernego przerzedzenia ściany (celowanie mniej niż 15%). Wydajność materiału bezpośrednio wpływa na sprężyn - tendencja rury do częściowego powrotu do pierwotnego kształtu po zgięciu - który należy kompensować w konfiguracji narzędzia. Przed określeniem parametrów zakrętu zawsze konsultuj się z certyfikowanymi sprawozdaniem z testów materialnych (CMTR).
Wybór metody zginania
Wybór odpowiedniej metody zginania jest najważniejsza i zależy całkowicie od specyfikacji projektu, charakterystyk rur, wymaganej precyzji i głośności:
- Rotary Draw Bending:Złoty standard dlaprecyzja, ciasne promienie (do 1xd CLR) i integralność strukturalna, szczególnie w przypadku cieńszych ścian i mniejszych średnic (<12"). A mandrel inserted into the pipe, supported by wiper dies and pressure dies, prevents internal collapse and wrinkling on the inside radius. Essential for hydraulic lines, instrumentation tubing, and aerospace applications demanding perfect ovality control (<3%).
- Zginanie rolki (rolki piramidy):Idealny do osiągnięciaŁagodne, zamiatające krzywe i duże krople promieniowe (CLR> 5xD) na rurach i rurkach o większej średnicyWspólne w poręczach strukturalnych, przenośnikach i elementach architektonicznych. Używa trzech regulowanych bułek do stopniowo utworzenia zakrętu. Mniej precyzyjne niż remis obrotowy, ale wydajne na dłuższe, stopniowe łuki.
- Gięcie indukcyjne:Zatrudniony dlaDuża średnica, grube - rurowe (zwykle> 12 "harmonogram nb 40+)W przypadku awarii tradycyjnych metod, takich jak rurociągi i dużych członków strukturalnych. Zlokalizowany odcinek rury jest podgrzewany do temperatur kucia (850 stopni - 1100 dla stali węglowej) za pomocą cewek indukcyjnych, a następnie rysowany nad ramieniem o stałym promieniu. Kluczowe dla utrzymania integralności grubości ściany w krytycznych zastosowaniach, choć wymaga ścisłych protokołów kontroli ciepła.
Wybór narzędzi
Oprzyrządowanie nie jest dodatkowe; Ma to fundamentalne znaczenie dla udanego zakrętu.Precision - Madhined Bend Dies musi dokładnie pasować do zewnętrznej średnicy rury (OD), aby zapobiec bliznom i zapewnić spójną formę.Do zginania obrotowego wyboru trzpienia ma kluczowe znaczenie:
- Plug Mandrels:Podstawowe wsparcie dla dużych promieni/grubych ścian.
- Ball Mandrels (single/multi):Balle stawowe zapewniają doskonałe wewnętrzne wsparcie dla ciaśniejszych promieni/skromnych cienkich ścian, zapobiegając zapadnięciu się podczas nawigacji po zakręcie.
- Utworzone mandrels w/ Wiper Die:Ostateczne rozwiązanie dlaNiezwykle ciasne promienie, cienkie - rurki ścienne lub wymagające materiały, takie jak stal nierdzewna.Kieprz wspiera cały zginający łuk wewnętrznie, podczas gdy matryca wycieracza zapobiega zmarszczkom na intrado. Prawidłowe ciśnienie matrycy, siła asystująca na ciśnienie i aplikacja smarowa (specjalistyczna rura - związki zginające) nie są negocjowalne w celu zapobiegania poślizgowi i minimalizacji tarcia - powiązanych defektów powierzchni.
Pre - Bend Preparation
Zaniedbanie specyfikacji projektowania i przygotowania prowadzi do katastrofalnej awarii.Dokładnie oblicz wymaganą rozwiniętą długość przy użyciu precyzyjnych formuł lub oprogramowania, zawierającego kąt CLR i Bend (np. 90 stopni, 45 stopni). Pamiętaj o długości stycznej (proste sekcje przed/po zakręcie) wymagane do sprzęgania lub spawania.Mark Bend Punkty start/stop.
Skrupulatnie sprawdzaj końce rury pod kątem okrągłości i prostości; Odchylenia wzmacniają nieprzewidywalnie podczas zginania.W przypadku zginania trzpienia upewnij się, że wnętrze rury jest nienagannie czyste i deburzone, aby uniknąć uszkodzenia i zanieczyszczenia trzpienia. Dla ciężkich - ściany/krytycznych zakrętów,Zastanów się nad dodaniem „otworów dostępu”, jeśli jest to dopuszczalne, umożliwiając usunięcie utkniętych mandrelów bez zniszczenia rur.Rygorystycznie przylegają do sekwencji zakrętu określonego w rysunkach wytwarzania.
Rozwiązywanie problemów typowych wad
Zrozumienie i łagodzenie defektów zginających jest niezbędne do kontroli jakości:
- Spłaszczanie/owalność:Spowodowane niewystarczającym wsparciem wewnętrznym. Rozwiązanie: Użyj prawidłowej/sformatowanej trzpieniu, zwiększ siłę matrycy.
- Zmarszczenie (Intrados):Występuje głównie w cienkiej rurce ściennej - bez ograniczeń osiowych. Rozwiązanie: Zastosuj śmierć i utworzyć trzpień, zmniejsz prędkość zakrętu.
- Przerzedzenie/rozciąganie (ekstrados):Materiał wydłuża się na zewnątrz zakrętu. Rozwiązanie: Upewnij się, że CLR nie jest nadmiernie ciasny.
- Rozwój/king:Wyniki sił przekraczających produkcję materiału lokalnie. Rozwiązanie: Zwiększ CLR, pre - Gruba ciepła - Sekcje mury, gdy nie używają indukcji.
- Springback:Elastyczny post odzyskiwania materiału - Bend. Rozwiązanie: zrekompensuj się nieznacznie przeciążającym (określone empirycznie/naukowo na klasę).
- Zarysy powierzchniowe/wciąganie:Nieodpowiednie smarowanie lub zanieczyszczenie gruzu. Rozwiązanie: Użyj odpowiedniego związku zginającego i czystego oprzyrządowania/rur.
Priorytetyzacja bezpieczeństwa i zapewnienia jakości Wdrożyć rygorystyczne rekordy kwalifikacji procesu (PQR) dla specyfikacji krytycznych. Przeprowadź 100% inspekcję wymiarowąOpublikuj - za pomocą szablonów, koordynowania maszyn pomiarowych (CMM) lub skanerów laserowych, weryfikacja CLR, kąt zakrętu i jaja przeciwko tolerancjom (często ± 1 stopień, kąt,<5% ovality). Visually inspect for surface defects. For pressure systems, NDE like dye penetrant testing (PT) on the extrados might be mandated.
Śledzenie systemu wykonania produkcji (MES) zapewnia identyfikowalność. Bezpieczeństwo jest najważniejsze: Używaj ciężkich - ochrona na maszynach, egzekwowanie procedur blokady/tagout (LOTO) podczas konfiguracji, mandat środków ochrony środków przeciwnych (okulary bezpieczeństwa, rękawiczki, stal - botki) i upewnij się, że operatorzy są rygorystycznie wyszkolone na określonym sprzęcie.Odpowiednia wentylacja ma kluczowe znaczenie dla ekstrakcji oparów, szczególnie w przypadku podgrzewanych materiałów lub niektórych smarów.
Wniosek
Opanowanie zginanie rur stalowych wykracza poza obsługę maszyny; Wymaga fuzji wiedzy metalurgicznej, precyzyjnej inżynierii, drobiazgowego zarządzania narzędziami i rygorystycznej kontroli jakości. Metoda „najlepsza” jest jednoznacznie ta, która dostarczaWymagana dokładność geometryczna, integralność strukturalna, jakość powierzchni i powtarzalność wymagana przez zastosowanie, w ramach ograniczeń kosztów.Systematyczne rozwiązywanie właściwości materiału, wybierając i wykonywając optymalną technikę zginania z odpowiednim narzędziami i smarowaniem, przygotowując skrupulatnie, proaktywne rozwiązywanie problemów oraz osadzanie jakości i bezpieczeństwa na każdym kroku, producenci osiągają zakaz Jako profesjonalista branży stalowej, opowiadający się za tym zdyscyplinowanym, oparte na nauce -, zapewnia, że projekty spełnia najwyższe standardy wydajności i bezpieczeństwa.
