S31803, najwyższej jakości stal nierdzewna Duplex. Po obróbce w kształtki gwintowane, takie jak kolanka, trójniki i krzyżaki. Zgodnie ze specyfikacją materiałową ASTM A182 i wyprodukowane zgodnie ze standardami wymiarowymi i ciśnieniowymi ASME B16.11,Złączki gwintowane S31803zapewniają doskonałe połączenie wytrzymałości i odporności na korozję.

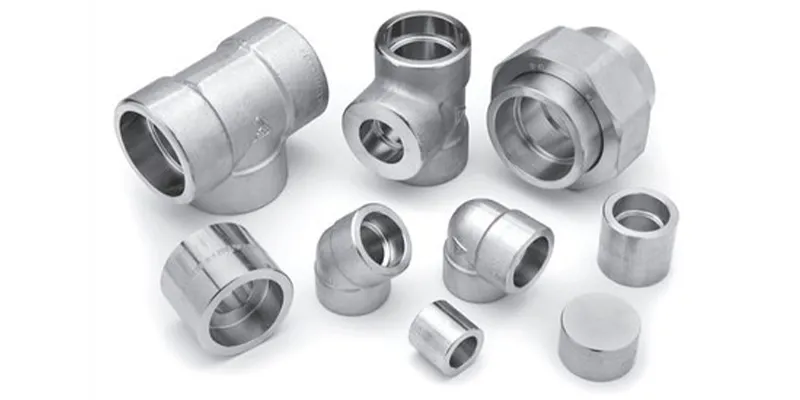

S31803 Threaded Elbow Tee and Cross Specifications

W tym przewodniku szczegółowo opisano specyfikacje, kluczowe wymiary i właściwe kryteria wyboru gwintowanych kolanek, trójników i krzyżaków wykonanych z tego wytrzymałego stopu.

S31803 to ferrytyczna-austenityczna stal nierdzewna. Charakteryzuje się zrównoważoną mikrostrukturą składającą się z około 50% ferrytu i 50% austenitu, co zapewnia znaczną przewagę nad konwencjonalnymi stalami nierdzewnymi:

Wysoka wytrzymałość: Granica plastyczności jest w przybliżeniu dwukrotnie większa niż w przypadku standardowej austenitycznej stali nierdzewnej 316.

Doskonała odporność na korozję: zapewnia doskonałą odporność na korozję naprężeniową, wżery i korozję szczelinową, szczególnie w środowiskach-zawierających chlorki.

Norma ASME B16.11 obejmuje wartości znamionowe, wymiary, tolerancje, oznakowanie i wymagania materiałowe dla kutych złączek. W przypadku złączek gwintowanych S31803 nacisk kładziony jest na dwie podstawowe klasy ciśnienia: klasa 2000, 3000 i 6000.

Scope of ASME B1611 for Threaded Fittings

1. Kolana gwintowane S31803 (45 stopni i 90 stopni)

Kolana służą do zmiany kierunku rurociągu.

Wymiary: Dostępne w nominalnych średnicach rur (NPS) od 1/8” do 4”.

Precyzja: gwint (zwykle NPT) musi zostać nacięty z dużą precyzją, aby zapewnić-szczelność uszczelnienia. Wymiar „od środka- do- końca” jest tu kluczową specyfikacją zapewniającą idealne dopasowanie układu rur.

2. Trójniki i krzyżaki gwintowane S31803

Trójniki (3-kierunkowe) i krzyżowe (4-drogowe) służą do rozgałęziania przepływu w systemie.

Geometria: Złączki te muszą utrzymywać stałą grubość ścianek w całym korpusie, aby wytrzymać turbulencje i zmiany ciśnienia występujące na skrzyżowaniach.

Symetria: norma ASME B16.11 narzuca ścisłe tolerancje wymiarów „od środka-do-końca” wszystkich wylotów, aby zapewnić, że siatka pozostanie kwadratowa i prawdziwa podczas montażu.

Kolana zmieniają kierunek przebiegu rurociągu. Kluczowe wymiary obejmują środek-do-końca (wymiar A dla 90 stopni, C dla 45 stopni) i zewnętrzną średnicę opaski (D).

Tabela 1: Wymiary kolanek 90 stopni z gwintem S31803 (wybrane rozmiary)

info-612-269

Rozmiar nominalny		Środek do końca						Średnica zewnętrzna do opaski			Grubość ścianki			Długość nici
DN	NPS	A						H			G_min			L5_min	L2_min
		Łokcie 90 stopni			Łokcie 45 stopni			H			G_min
		2000	3000	6000	2000	3000	6000	2000	3000	6000	2000	3000	6000
6	1/8	21	21	25	17	17	19	22	22	25	3.18	3.18	6.35	6.4	6.7
8	1/4	21	25	28	17	19	22	22	25	33	3.18	3.30	6.60	8.1	10.2
10	3/8	25	28	33	19	22	25	25	33	38	3.18	3.51	6.98	9.1	10.4
15	1/2	28	33	38	22	25	28	33	38	46	3.18	4.09	8.15	10.9	13.6
20	3/4	33	38	44	25	28	33	38	46	56	3.18	4.32	8.53	12.7	13.9
25	1	38	44	51	28	33	35	46	56	62	3.68	4.98	9.93	14.7	17.3
32	1_1/4	44	51	60	33	35	43	56	62	75	3.89	5.28	10.59	17.0	18.0
40	1_1/2	51	60	64	35	43	44	62	75	84	4.01	5.56	11.07	17.8	18.4
50	2	60	64	83	43	44	52	75	84	102	4.27	7.14	12.09	19.0	19.2
65	2_1/2	76	83	95	52	52	64	92	102	121	5.61	7.65	15.29	23.6	28.9
80	3	86	95	106	64	64	79	109	121	146	5.99	8.84	16.64	25.9	30.5
100	4	106	114	114	79	79	79	146	152	152	6.55	11.18	18.67	27.7	33.0

Trójniki umożliwiają podłączenie odgałęzień. Podstawowym wymiarem jest długość od środka-do-końca (A), mierzona od linii środkowej ciągu do końca odgałęzienia.

Krzyżyki zapewniają czterokierunkowe-połączenie. Podobnie jak trójniki, są one mierzone od środka-do-końca (A) i są dostępne w konfiguracjach jednakowych (wszystkie wyloty tego samego rozmiaru) i nierównych.

info-606-257

Rozmiar nominalny		Środek do końca			Średnica zewnętrzna do opaski			Grubość ścianki			Długość nici
DN	NPS	A			H			G_min			L5_min	L2_min
		Tee i krzyże			H			G_min
		2000	3000	6000	2000	3000	6000	2000	3000	6000
6	1/8	21	21	25	22	22	25	3.18	3.18	6.35	6.4	6.7
8	1/4	21	25	28	22	25	33	3.18	3.3	6.6	8.1	10.2
10	3/8	25	28	33	25	33	38	3.18	3.51	6.98	9.1	10.4
15	1/2	28	33	38	33	38	46	3.18	4.09	8.15	10.9	13.6
20	3/4	33	38	44	38	46	56	3.18	4.32	8.53	12.7	13.9
25	1	38	44	51	46	56	62	3.68	4.98	9.93	14.7	17.3
32	1 ₁_/₄	44	51	60	56	62	75	3.89	5.28	10.59	17	18
40	1₁_/₂	51	60	64	62	75	84	4.01	5.56	11.07	17.8	18.4
50	2	60	64	83	75	84	102	4.27	7.14	12.09	19	19.2
65	2 ₂_/₁	76	83	95	92	102	121	5.61	7.65	15.29	23.6	28.9
80	3	86	95	106	109	121	146	5.99	8.84	16.64	25.9	30.5
100	4	106	114	114	146	152	152	6.55	11.18	18.67	27.7	33

Wybór właściwej złączki to coś więcej niż tylko dopasowanie rozmiaru rur. Rozważ następujące czynniki:

Klasa ciśnienia: Należy ją wybrać, aby osiągnąć lub przekroczyć maksymalne ciśnienie robocze systemu. Wyższe klasy (6000 LBS) mają grubsze ścianki i większe średnice zewnętrzne.

Typ gwintu: Zapewnij kompatybilność z rurociągami. Najpopularniejszym jest gwint NPT (National Pipe Tapered), ale szeroko dostępne są również gwinty BSP (British Standard Pipe).

Zakres rozmiarów: Złączki gwintowane S31803 są zazwyczaj dostępne w średnicach od 1/8” do 4” NPS i są dostępne we wszystkich klasach ciśnienia w tym zakresie.

Zgodność z normami: Potwierdź, że złączki spełniają wymagania ASTM A182 w zakresie materiału i ASME B16.11 w zakresie wymiarów. Mogą mieć również zastosowanie normy uzupełniające, takie jak MSS SP-79 i BS 3799.

W naszym zakładzie zapewniamy, że każda złączka S31803 jest zgodna z normą ASME B1.20.1 dotyczącą gwintów rurowych. Ponieważ stal nierdzewna Duplex jest trudniejsza w obróbce niż gatunki standardowe, używamy specjalistycznych narzędzi, aby zapobiec „zacieraniu się”. Dzięki temu masz pewność, że gdy Twój zespół zainstaluje te elementy-na miejscu, połączenie będzie gładkie, szczelne i niezawodne.
