Małe reaktory modułowe (SMR) i stopy niklu: materiały dla energetyki jądrowej nowej-generacji

Małe reaktory modułowe (SMR) to nie tylko zmniejszone-wersje konwencjonalnych ciśnieniowych-reaktorów wodnych. Kilka zaawansowanych konstrukcji charakteryzuje się wyższą temperaturą, wykorzystuje różne chłodziwa ({3}} hel, ciekły sód lub stopioną sól fluorkową zamiast wody pod ciśnieniem -, a ich docelowy okres eksploatacji i cykle pracy powodują, że materiały konstrukcyjne znacznie przekraczają zakres temperatury i korozji, do jakiego kwalifikuje się konwencjonalna stal nierdzewna-do zastosowań nuklearnych.

Stopy na bazie niklu-to rodzina materiałów, które najlepiej wypełniają tę lukę i które już pojawiają się w całym łańcuchu dostaw zaawansowanych reaktorów: jako przewody generatorów pary w SMR z-lekkowodą, jako materiał pośredniego wymiennika ciepła w konstrukcjach-chłodzonych gazem i jako potencjalny materiał-pętli pierwotnej w koncepcjach chłodzonych-solą. W tym przewodniku wyjaśniono, dlaczego stopy niklu mają znaczenie w przypadku SMR, które gatunki są już objęte normą-a które są jeszcze w fazie rozwoju, a także jak myśleć o doborze materiałów w różnych klasach technologii SMR.

Czym są małe reaktory modułowe i dlaczego ich wymagania materiałowe różnią się od reaktorów konwencjonalnych?

Reaktory SMR obejmują kilka różnych klas reaktorów z bardzo różnymi chłodziwami i temperaturami pracy i to właśnie ta różnorodność, - a nie tylko mniejszy rozmiar -, decyduje o rosnącej roli stopów niklu.

„SMR” opisuje-fabrykowany fabrycznie modułowy reaktor o mocy zazwyczaj poniżej 300 MWe, ale termin ten obejmuje kilka zasadniczo różnych technologii. Reaktory SMR na lekką{{3}wodę (takie jak konstrukcja NuScale i BWRX-300 firmy GE Hitachi) wykorzystują ten sam skład chemiczny chłodziwa pod ciśnieniem lub wrzącą wodą co konwencjonalne duże reaktory i działają w podobnym zakresie temperatur, dlatego w dużym stopniu opierają się na uznanej-klasie nuklearnej i stali nisko-stopowej, ze stopami niklu zarezerwowanymi dla określonych komponentów o wysokich obciążeniach, takich jak rury generatorów pary.

Wysokotemperaturowe-reaktory-chłodzone gazem, czyli HTGR (takie jak X-energy Xe-100 firmy X-energy, wykorzystują chłodziwo helowe i paliwo cząsteczkowe TRISO oraz celują w znacznie wyższe temperatury wylotowe, aby poprawić wydajność cieplną i umożliwić przemysłowe zastosowania ciepła procesowego. Szybkie reaktory chłodzone sodem-(takie jak konstrukcja Natrium firmy TerraPower) korzystają z chłodziwa z ciekłego metalu w umiarkowanej--wysokiej temperaturze i pod niskim ciśnieniem. Wysokotemperaturowe reaktory-solą-chłodzone fluorkiem, czyli FHR (takie jak konstrukcja Hermes firmy Kairos Power), powodują cyrkulację stopionej soli fluorkowej jako chłodziwa wokół stałego paliwa żwirowego TRISO, podczas gdy prawdziwe reaktory ze stopioną solą rozpuszczają paliwo bezpośrednio w krążącej soli. Każda z tych klas nakłada na materiały konstrukcyjne inną kombinację temperatury, składu chemicznego chłodziwa i środowiska neutronów.

Tabela 1. Reprezentatywne klasy technologii SMR, przybliżone temperatury pracy i przykładowe konstrukcje. Dla ilustracji liczby uogólniono według klasy reaktora; projekty poszczególnych dostawców są różne i oficjalne specyfikacje należy potwierdzić w oparciu o aktualną dokumentację dostawcy i przepisy.

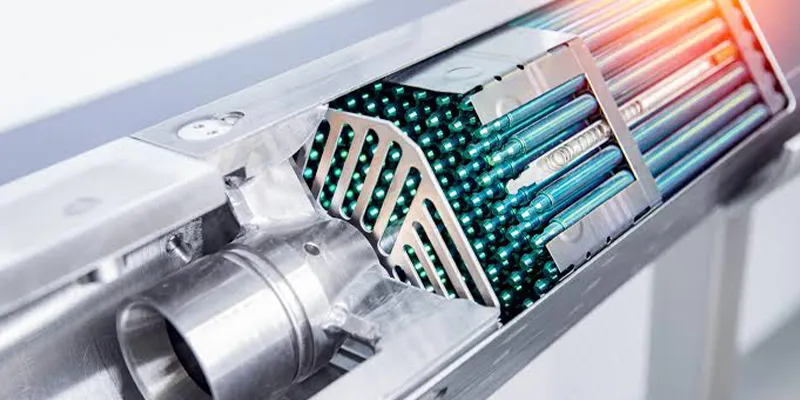

Dlaczego zaawansowane reaktory potrzebują stopów niklu zamiast standardowej stali nierdzewnej?

Konwencjonalna austenityczna stal nierdzewna-do zastosowań nuklearnych traci zbyt dużą wytrzymałość na pełzanie i odporność na utlenianie powyżej około 550–650 stopni w porównaniu z-dziesięcioletnim okresem życia projektowego, jakiego wymagają zaawansowane reaktory, a stopy niklu zwiększają użyteczność konstrukcyjną w zakresie temperatur 700–950 stopni, których wymagają HTGR i niektóre konstrukcje chłodzone-solą.

Zgodnie z kodeksem ASME dotyczącym kotłów i zbiorników ciśnieniowych, sekcja III, dział 5, reguluje budowę wysokotemperaturowych-komponentów jądrowych w każdym zaawansowanym typie chłodziwa reaktora. Przez dziesięciolecia do tej usługi kwalifikowało się tylko pięć materiałów: stale ferrytyczne 2,25Cr-1Mo i wanadem-modyfikowane-9Cr{14}}1Mo, austenityczna stal nierdzewna typu 304H i 316H oraz wysoko-austenityczny stop 800H. Spośród nich tylko Alloy 800H jest przystosowany do pracy w naprawdę wysokich temperaturach i znikomym pełzaniu, sięgającym 760 stopni i więcej.

Powyżej około 550–650 stopni dopuszczalne naprężenia projektowe standardowej stali nierdzewnej 304H/316H gwałtownie spadają, ponieważ dominującym trybem awarii staje się-zależne od czasu odkształcenie pełzania, a nie krótkotrwała- plastyczność lub wytrzymałość na rozciąganie -, a kamień-chromu ze stali nierdzewnej również staje się mniej ochronny w-środowisku helu lub soli o wysokiej temperaturze. Stopy niklu, takie jak Alloy 617, rozwiązują oba problemy: ich wyższa zawartość niklu poprawia odporność na pełzanie oraz na atmosferę nawęglającą/utleniającą, zwiększając dopuszczalne temperatury projektowe do około 954 stopni (1750 stopni F) w przypadku normy ASME 2019.

Które stopy niklu kwalifikują się lub są poddawane ocenie do celów budowy zaawansowanych reaktorów?

Stop 800H to obecnie jedyny materiał-na bazie niklu posiadający pełną, długoletnią kwalifikację ASME Sekcja III, Dział 5; Stop Alloy 617 został dodany w dwóch dedykowanych przypadkach, natomiast Alloy 690, Hastelloy N, GH3535 i Alloy 709 odgrywają pewną rolę, ale znajdują się na różnych etapach ścieżki kwalifikacyjnej.

Tabela 2. Nikiel-łożyskowy i stopy-niklu sąsiadujące z niklem, istotne dla zaawansowanych konstrukcji reaktorów, ich przybliżony skład i ich aktualny stan kwalifikacji zgodnie z przepisami amerykańskimi. Numery kodów, limity temperatur i status kwalifikacji należy zawsze sprawdzać w odniesieniu do aktualnej edycji ASME BPVC Sekcja III, Dział 5 i obowiązujących przepisów.

Jak stopy niklu sprawdzają się w środowiskach reaktorów ze stopioną solą?

Stopy niklu-molibdenu-chromu, takie jak Hastelloy N i GH3535, są znacznie lepiej odporne na korozję wywołaną przez stopione sole fluorkowe niż stal nierdzewna, ponieważ ich niska zawartość chromu ogranicza dominującą ścieżkę korozji - wymywanie chromu z granic ziaren do soli -, a dodatek molibdenu pozwala zachować-wytrzymałość temperaturową.

Stopione sole fluorkowe, takie jak FLiBe (fluorek litu – fluorek berylu) i FLiNaK (fluorek litu – sodu – potasu) są atrakcyjnymi chłodziwami reaktorów ze względu na ich niską absorpcję neutronów, dużą pojemność cieplną i niskie ciśnienie robocze, ale są również agresywne chemicznie w stosunku do większości stopów konstrukcyjnych. Dominującym mechanizmem degradacji nie jest ogólny atak powierzchniowy, ale selektywne wypłukiwanie chromu z granic ziaren do soli, napędzane potencjałem redoks soli; może to spowodować pozostawienie porowatej, ubogiej w chrom-warstwy podpowierzchniowej i pod przyłożonym naprężeniem sprzyjać korozji międzykrystalicznej-wspomaganej pękaniu.

Hastelloy N został-opracowany w Oak Ridge National Laboratory w latach 50.–60. XX wieku specjalnie po to, aby przeciwstawić się temu mechanizmowi na potrzeby eksperymentu z reaktorem ze stopioną solą, i - wraz z chińskim GH3535 o podobnym składzie, używanym w programie testów reaktora ze stopioną-solą torową - pozostaje wiodącą rodziną stopów konstrukcyjnych dla koncepcje reaktorów chłodzonych-solą-fluorkiem. Ponieważ stopy te nie przeszły jeszcze ścieżki kwalifikacyjnej ASME Sekcja III, Dział 5 w Stanach Zjednoczonych, deweloperzy realizujący krótkoterminowe projekty FHR i MSR zazwyczaj planują w ramach swojej ogólnej strategii licencjonowania dedykowany przypadek kodu materiału, wsparty-długotrwałą korozją i danymi z testów mechanicznych.

Jak stopy niklu sprawdzają się w-chłodzonych helem, wysokotemperaturowych-reaktorach gazowych?

Alloy 617 i Alloy 800H to wiodące stopy niklu do zastosowań HTGR, ponieważ oba tworzą stabilną, ochronną warstwę-tlenku chromu w helu i zachowują użyteczną wytrzymałość na pełzanie znacznie powyżej wartości granicznych stali nierdzewnej, chociaż oba pozostają podatne na powolne nawęglanie lub odwęglenie, jeśli chłodziwo helowe zawiera śladowe zanieczyszczenia.

Produkcyjne chłodziwo helowe w HTGR nigdy nie jest idealnie czyste - Śladowe poziomy tlenku węgla, wodoru, metanu i wilgoci są nieuniknione w wyniku odgazowania paliwa, grafitu i układu -, a te zanieczyszczenia mogą powodować nawęglanie (wychwyt węgla, który powoduje kruchość stopu) lub odwęglenie (utrata węgla, która go osłabia), w zależności od bilansu zanieczyszczeń i lokalnej temperatury. Alloy 800H ma dziesiątki lat historii działania w tym środowisku, w tym we wczesnych zakładach demonstracyjnych HTGR, i pozostaje jednym z pięciu oryginalnych materiałów zakwalifikowanych do sekcji III, działu 5 ASME.

Stop 617 był szeroko charakteryzowany od połowy-2000 roku jako wiodący kandydat na pośredni wymiennik ciepła (IHX) - składnik, który przenosi ciepło z pierwotnej pętli helu do procesu wtórnego -, ponieważ łączy w sobie wyższą-wytrzymałość w podwyższonej temperaturze niż stop 800H z odpowiednią stabilnością hel-środowisko, czego kulminacją jest przypadek N-898 ASME, który rozszerzył kwalifikowany stop Konstrukcja 617 do 954 stopni (1750 stopni F).

Jaką rolę odgrywa stop 690 w lekkich-wodnych-SMR?

Stop Alloy 690 to standardowy materiał na rury do generatorów pary i-wymienników ciepła do konstrukcji SMR-lekkiej wody ze względu na jego wysoką odporność na pierwotne pękanie korozyjne pod wpływem wody (PWSCC), czyli przyczynę awarii, która odsunęła przemysł nuklearny od jego poprzednika, Alloy 600, począwszy od lat 80.–2000.

Reaktory SMR na lekką-wodę, takie jak konstrukcja NuScale i BWRX-300 firmy GE Hitachi, czerpią większość swoich materiałów bezpośrednio z dużego- parku reaktorów z wodą ciśnieniową i wrzącą, w tym polegają na stopie 690 wszędzie tam, gdzie stop niklu-chromu-żelaza styka się z rurami o wysokiej-czystości, woda pierwotna o wysokiej-temperaturze pod naprężeniami szczątkowymi wynikającymi z zginania lub rozszerzania. Stop Alloy 600, używany we wcześniejszych zakładach, okazał się podatny na PWSCC na granicach ziaren w przypadku długotrwałej-pracy, co doprowadziło do kosztownych wymian generatorów pary w całej branży.

Znacznie wyższa zawartość chromu w stopie Alloy 690 zapewnia bardziej stabilną, ciągłą warstwę ochronną tlenku w tych samych warunkach chemicznych wody i naprężeń, co zapewnia znacznie lepszą odporność na pękanie w ciągu dziesięcioleci kolejnych doświadczeń eksploatacyjnych. Ponieważ lekkie-wodne SMR działają w tej samej temperaturze i{3}}chemii wodnej, co konwencjonalna flota PWR, rury ze stopu Alloy 690 sprawdzają się jako kwalifikowany,-akceptowany materiał, zamiast wymagać nowych prac kwalifikacyjnych w wysokich-temperaturach, takich jak konstrukcje chłodzone HTGR i-solą, które wciąż są potrzebne.

Jakie są kluczowe mechanizmy degradacji Stopy niklu muszą być odporne w warunkach SMR?

Dominujący mechanizm degradacji różni się w zależności od chłodziwa: pełzanie i-nawęglanie przez domieszki helu rządzą konstrukcjami chłodzonymi-gazem, ługowanie chromu dotyczy konstrukcji-roztopionej soli, pierwotne pękanie korozyjne pod wpływem wody dotyczy konstrukcji lekkiej-wody, a kruchość-helu wywołana promieniowaniem jest-przekrojowym problemem dla każdego stopu niklu stosowanego w wysokich neutronach pozycja fluencji.

Tabela 3. Główne mechanizmy degradacji Stopy niklu muszą być odporne na różne klasy chłodziwa SMR oraz na podstawowe rozwiązania konstrukcyjne i metalurgiczne stosowane w obecnej praktyce.

W jaki sposób sekcja III, dział 5 ASME kwalifikuje nowy materiał do zastosowania w zaawansowanych reaktorach?

Nowy jądrowy materiał konstrukcyjny przechodzi od statusu kandydata do statusu kwalifikowanego w drodze formalnej-procesu ASME, który wymaga znacznego, wieloletniego-pakietu danych na temat pełzania, rozciągania i zmęczenia w zamierzonym zakresie temperatur użytkowania, przeglądanych i głosowanych przez odpowiednią podkomisję ASME, zanim będzie można go wykorzystać w licencjonowanych konstrukcjach.

Sekcja III, dział 5 ASME została opublikowana w celu skonsolidowania zasad budowy wysokotemperaturowych-jądrowych reaktorów dla wszystkich zaawansowanych typów chłodziwa reaktorów w jednym dziale, w oparciu o metody projektowe pierwotnie opracowane dla reaktorów chłodzonych-sodem. Dodanie nowego materiału - jak to miało miejsce w przypadku Alloy 617 - wymaga od producenta materiału lub konsorcjum branżowego skompletowania pakietu danych projektowych klasy A obejmującego właściwości-rozrywania przy rozciąganiu i pełzaniu w zamierzonym zakresie temperatur, krzywe izochronicznego naprężenia-odkształcenia dla projektów wysokotemperaturowych, dane dotyczące interakcji zmęczenia i pełzania-zmęczenia oraz informacje o spawalności, a wszystko to opracowane zgodnie z normą „Wytyczne dotyczące potrzeb danych projektowych dla nowych materiałów”.

Komisja ds. kotłów i zbiorników ciśnieniowych ASME następnie przegląda i głosuje ten pakiet przed opublikowaniem formalnego projektu kodeksu; prace nad charakterystyką kodu Alloy 617 zajęły mniej więcej dziesięć lat, chociaż od tego czasu ASME usprawniło cykl przeglądu kolejnych materiałów w oparciu o wyciągnięte wnioski. Proces ten jest głównym powodem, dla którego niektóre obiecujące strukturalnie stopy niklu, takie jak Hastelloy N, pozostają raczej kandydatami niż materiałami kwalifikowanymi do konstrukcji licencjonowanych w USA, mimo że ich korozję i zachowanie mechaniczne bada się od dziesięcioleci.

Który stop niklu należy wybrać dla komponentu zaawansowanego reaktora?

Dopasuj stop do składu chemicznego chłodziwa i temperatury konkretnego komponentu, a nie do klasy reaktora jako całości, ponieważ pojedynczy projekt SMR może obejmować kilka różnych środowisk operacyjnych w systemach pierwotnym i wtórnym.

Tabela 4. Wskazówki dotyczące wyboru stopu niklu na poziomie-w zależności od środowiska chłodziwa SMR. Ostateczny wybór materiału musi zostać potwierdzony w oparciu o projekt zatwierdzony przez konkretnego sprzedawcę reaktora oraz edycję/przypadki kodów ASME przywoływane w podstawie licencji.

Jaki jest obecny stan wdrożenia SMR i dlaczego ma to znaczenie dla łańcucha dostaw materiałów?

Od 2026 r. Stany Zjednoczone po raz pierwszy od dziesięcioleci przeszły z projektów papierowych na rzecz aktywnego budownictwa i ta zmiana zaczyna powodować-prawdziwy, krótkoterminowy popyt na płyty, rury i odkuwki ze stopu niklu-do zastosowań nuklearnych, a nie tylko w ilościach-na skalę badawczą.

W marcu 2026 r. firma TerraPower otrzymała pierwsze w historii pozwolenie na budowę niekomercyjnego-lekkiego-wodnego reaktora energetycznego wydanego przez Komisję Regulacji Jądrowej USA, a wkrótce potem rozpoczęła prace nad elektrownią Natrium chłodzoną{{5}sodem w Kemmerer w stanie Wyoming. Udoskonalony projekt SMR firmy NuScale Power uzyskał zgodę NRC, a przedsiębiorstwa użyteczności publicznej, w tym władze Tennessee Valley, uruchomiły programy wdrażania wielo{{7}gigawatowych rozwiązań SMR.

X-chłodzony helem-Xe{3}}100 firmy X-chłodzony helem-100 przechodzi przez proces przeglądu NRC w zakładzie w Teksasie, a Kairos Power kontynuuje budowę kolejnych jednostek testowych chłodzonych fluorkiem-solą w Tennessee. Duże firmy technologiczne oddzielnie podpisały kontrakty na ponad dziesięć gigawatów zaawansowanych mocy nuklearnych, które mają pomóc w rozwoju centrów danych AI, co stanowi nowość w branży w skali prywatnego zaangażowania.

Dla dostawców stopów i komponentów oznacza to, że gatunki stopów niklu omówione już w tym przewodniku - Alloy 690, Alloy 617, Alloy 800H oraz rodzina-odpornej na{4} sól-soli Hastelloy N - przechodzą z programów testów głównie akademickich i krajowych-laboratoryjnych w stronę pierwszych--{10}}rodzaju zamówień komercyjnych obejmujących testy w walcowni identyfikowalność raportów i zgodność-kodów stają się-wymaganiem zakupowym w najbliższej przyszłości, a nie kwestią przyszłości.

Często zadawane pytania

Q: Czy w komponentach SMR można zastosować standardową stal nierdzewną 316?

A: Tak, w przypadku komponentów o niższej-temperaturze. Typy 304H i 316H pozostają materiałami zakwalifikowanymi do ASME Sekcja III, Dział 5 i są stosowane w zaawansowanych projektach reaktorów wszędzie tam, gdzie temperatura pracy mieści się w dopuszczalnym-zakresie naprężeń -, ogólnie do około 550–650 stopni, w zależności od projektowanej trwałości i obciążenia. Powyżej tego zakresu ich wytrzymałość na pełzanie spada zbyt szybko, jak na-dziesięcioletni okres użytkowania, w którym rolę odgrywają stopy Alloy 617 i Alloy 800H.

Q: Jaka jest najwyższa temperatura, jaką może wytrzymać stop niklu-dopuszczony do zastosowań nuklearnych?

A: Zgodnie z aktualnymi przepisami ASME Sekcja III, Dział 5, Alloy 617 kwalifikuje się do budowy w temperaturze do 954 stopni (1750 stopni F), czyli najwyższej temperatury granicznej ze wszystkich materiałów obecnie-kwalifikujących się do budownictwa nuklearnego w USA. Rzeczywista temperatura projektowa komponentu jest ustalana na podstawie analizy podstawowej projektu-konkretnego reaktora, a nie wyłącznie na podstawie maksymalnej normy kodowej stopu.

Q: Dlaczego Hastelloy N nie jest jeszcze stosowany w licencjonowanym reaktorze komercyjnym w USA?

A: Nie dlatego, że jego działanie jest wątpliwe - ma dziesięciolecia testów i ograniczone dane operacyjne, sięgające eksperymentu z reaktorem na stopioną sól z lat 60. XX wieku -, ale dlatego, że nie zakończył jeszcze formalnego procesu kwalifikacji materiałów ASME Sekcja III, Dział 5 wymaganego w przypadku licencjonowanych konstrukcji komercyjnych w Stanach Zjednoczonych. Oczekuje się, że programiści zajmujący się projektami chłodzonymi-stopioną-solą lub fluorkiem-solą-są w ramach swojej ścieżki licencyjnej zajmą się opracowaniem dedykowanego kodu.

Q: Czy stop Alloy 690 stosowany w wytwornicach pary SMR różni się od stopu Alloy 690 stosowanego w dużych PWR?

A: Nie. Projekty SMR na lekką-wodę zazwyczaj opierają się na tych samych specyfikacjach materiału Alloy 690, zgodnych z normą ASME-, ustalonych już dla floty konwencjonalnych reaktorów ciśnieniowych-wodnych, ponieważ oba działają w podobnym składzie chemicznym wody pierwotnej i zakresie temperatur. Sam stop nie wymaga nowej-kwalifikacji wysokotemperaturowej do tego zastosowania.

Q: Ile czasu zajmuje zazwyczaj dodanie nowego materiału do kodeksu nuklearnego ASME?

A: Historycznie rzecz biorąc, w przypadku pierwszego-w{{1}swego rodzaju-rodzaju-materiału wysokotemperaturowego-, mniej więcej tyle czasu trwało od wstępnej charakterystyki do publikacji, mniej więcej tyle samo czasu w przypadku kodu Alloy 617. Od tego czasu firma ASME usprawniła przebieg przeglądu w oparciu o wnioski wyciągnięte z tych wysiłków, ale złożenie wymaganego pakietu danych dotyczących pełzania, zmęczenia i spawalności pozostaje krokiem-ograniczającym szybkość w przypadku każdego nowego potencjalnego materiału.
